康明斯柴油发电机组N+1并联冗余系统架构与切换机理

摘要： 康明斯柴油发电机组的N+1并联冗余系统设计逻辑是：系统总容量按N台机组满足负载需求，额外增加1台作为备用。当任何一台机组故障或检修时，剩余N台仍能承担全部负载，供电不中断。这套架构的价值不在于“多一台机器”，而在于把单点故障从“导致停电”降级为“触发一次自动切换”。本文从热备与冷备两种冗余实现方式入手，说明其切换时间和适用场景差异；梳理独立控制器、并联控制层、主控层和母线开关柜的核心组件，解析康明斯EPIC系统冗余主控加独立附加控制面板的分布式架构和较多8台机组并联能力；阐述负载分配与故障切换机理，并按N取值与单机容量、备用机组运行状态、控制系统一致性三个关键决策和轮换运行、定期测试两项运维要点作结。

一、冗余的两种实现方式

N+1有两种基本形态：热备冗余和冷备冗余。两种形态的核心区别在于备用机组是否处于运行状态，由此决定了切换时间的长短和适用场景的不同。

1. 热备冗余

热备冗余指备用机组也处于运行状态（空载或轻载并联在母线上），故障发生时负载瞬间转移，切换时间极短，适合数据中心、医院等对断电零容忍的场景。

（1）备用机组运行。热备冗余中备用机组也处于运行状态，空载或轻载并联在母线上。备用机组随时可接管负载。

（2）切换时间极短。故障发生时负载瞬间转移，切换时间极短。瞬间转移是热备的核心优势。

（3）适用场景。适合数据中心、医院等对断电零容忍的场景。零容忍场景需要热备冗余。

2. 冷备冗余

冷备冗余指备用机组处于待机状态，故障时由控制系统启动并同期并入母线，切换需要十几秒到几十秒，适合对短时断电不敏感的工业场景。

（1）备用机组待机。冷备冗余中备用机组处于待机状态。待机状态节省燃油和减少磨损。

（2）切换时间较长。故障时由控制系统启动并同期并入母线，切换需要十几秒到几十秒。启动和同期需要时间。

（3）适用场景。适合对短时断电不敏感的工业场景。短时断电可接受的场景适合冷备。

3. 康明斯系统的模式支持

康明斯并联系统通常支持这两种模式，由控制逻辑决定备用机组的待机状态。同一套系统可以通过控制逻辑切换热备或冷备模式。

（1）两种模式支持。康明斯并联系统通常支持热备和冷备两种模式。模式支持提高了系统适应性。

（2）控制逻辑决定。由控制逻辑决定备用机组的待机状态。控制逻辑是模式选择的依据。

二、系统架构与核心组件

一套完整的N+1并联冗余系统包含独立控制器、并联控制层、主控层和母线开关柜几个关键层级。

1. 独立控制器

各台机组的独立控制器负责本机的启动、调速、调压和保护。独立控制器是每台机组的本地控制核心。

（1）本地控制。各台机组的独立控制器负责本机的启动、调速、调压和保护。本地控制保证单机自主运行能力。

（2）保护功能。独立控制器承担本机保护功能。保护功能是单机安全运行的基础。

2. 并联控制层

并联控制层（如康明斯的ILSI负载分配模块或数字式并联控制器）负责同步合闸、有功和无功功率分配。并联控制层是多机协调的核心。

（1）同步合闸。并联控制层负责同步合闸。同步合闸是多机并联的前提。

（2）功率分配。负责有功和无功功率分配。功率分配保证各机组按容量比例分担负载。

（3）典型产品。康明斯的ILSI负载分配模块或数字式并联控制器。典型产品体现了并联控制层的实现方式。

3. 主控层

主控层（如EPIC或类似系统）负责整体调度、冗余管理和故障切换决策。主控层是系统级调度和决策的核心。

（1）整体调度。主控层负责整体调度。整体调度协调各机组运行状态。

（2）冗余管理。负责冗余管理。冗余管理决定备用机组的投入时机。

（3）故障切换决策。负责故障切换决策。故障切换决策是冗余系统自动化的关键。

4. 母线、开关柜与EPIC分布式架构

母线与开关柜将所有机组输出汇集到公共母线，再经出线开关向负载供电。康明斯EPIC系统采用冗余主控加独立附加控制面板的设计，每个控制面板可独立控制一台机组，主控单元负责协调，主控故障不会导致整个系统瘫痪，各机组仍可手动或独立运行，系统支持较多8台机组并联。

（1）母线与开关柜。母线与开关柜将所有机组输出汇集到公共母线，再经出线开关向负载供电。母线和开关柜是电能汇集的通道。

（2）冗余主控加独立面板。EPIC系统采用冗余主控加独立附加控制面板的设计，每个控制面板可独立控制一台机组。分布式架构提高系统可靠性。

（3）主控故障不影响全局。主控故障不会导致整个系统瘫痪，各机组仍可手动或独立运行。冗余设计降低了单点故障风险。

（4）较多8台并联。系统支持较多8台机组并联，满足大多数中型冗余场景的需求。8台并联覆盖中型冗余场景。

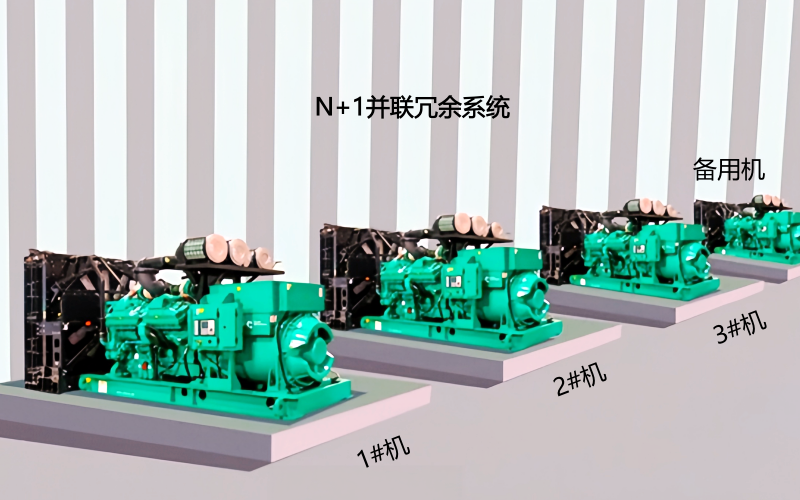

康明斯柴油发电机组并联系统示意图

三、负载分配与故障切换的机理

并联运行的核心是负载分配。故障切换逻辑由控制系统自动完成，无需人工干预。

1. 负载分配机理

各机组通过比较自身负载占比与系统平均占比，调整调速器（有功）和励磁（无功），使各台机组按容量比例分担负载。康明斯的ILSI模块利用模拟信号进行负载比较，响应速度快，且对通信协议不敏感，跨品牌兼容性较好。

（1）负载比较。各机组比较自身负载占比与系统平均占比。负载比较是分配调整的依据。

（2）调速器与励磁调整。调整调速器实现有功分配，调整励磁实现无功分配。调速器和励磁是分配的两个调节手段。

（3）按容量比例分担。使各台机组按容量比例分担负载。按比例分担保证分配均衡。

（4）ILSI模块特点。利用模拟信号进行负载比较，响应速度快，对通信协议不敏感，跨品牌兼容性较好。模拟信号方案提高了兼容性和响应速度。

2. 故障切换逻辑

当某台机组出现低油压、高水温、超速等故障时，其控制器触发保护停机，同时向并联系统发出“解列”信号。该机组的输出开关分闸，从母线脱离。剩余机组感受到负载增加，自动增加出力，承担起全部负载。如果系统配置了热备机组，备用机组从空载状态迅速加载，填补故障机组的容量缺口。

（1）故障检测与保护停机。某台机组出现低油压、高水温、超速等故障时，其控制器触发保护停机。保护停机是故障切换的起点。

（2）解列信号与分闸。同时向并联系统发出解列信号，该机组的输出开关分闸，从母线脱离。解列和分闸使故障机组脱离母线。

（3）剩余机组增加出力。剩余机组感受到负载增加，自动增加出力，承担起全部负载。剩余机组接管负载是切换的核心。

（4）热备机组加载。如果配置了热备机组，备用机组从空载状态迅速加载，填补容量缺口。热备机组加载缩短切换时间。

（5）自动完成。整个过程由控制系统自动完成，无需人工干预。自动完成是冗余系统价值的体现。

四、设计中的几个关键决策

N+1系统的设计涉及N取值与单机容量、备用机组运行状态、控制系统一致性三个关键决策。

1. N的取值与单机容量

N+1的总容量是(N+1)×单机容量，但实际可用容量是N×单机容量。设计时应按“N台满足较大负载”来确定单机容量和台数。例如较大负载4000kW，选5台1000kW机组构成4+1系统，4台运行即可满足4000kW，第5台备用。如果选4台1300kW构成3+1，同样满足，但单机容量更大、台数更少，故障切换时每台机组的负载增量也更大。

（1）可用容量。N+1的总容量是(N+1)×单机容量，但实际可用容量是N×单机容量。可用容量是N台机组的容量之和。

（2）确定方式。按“N台满足较大负载”来确定单机容量和台数。确定方式以较大负载为基准。

（3）方案对比。5台1000kW构成4+1与4台1300kW构成3+1都满足4000kW，但后者单机容量更大、台数更少，故障切换时每台机组负载增量更大。方案对比应权衡台数和单机容量。

2. 备用机组的运行状态

热备模式下，备用机组长期空载并联，会消耗燃油并产生积碳，但切换时间较短。冷备模式下，备用机组待机，燃油消耗低，但启动和同期需要时间。数据中心通常选择热备，因为几十秒的断电对IT负载是不可接受的。

（1）热备代价。备用机组长期空载并联，会消耗燃油并产生积碳。燃油消耗和积碳是热备的代价。

（2）冷备代价。备用机组待机，燃油消耗低，但启动和同期需要时间。启动和同期时间是冷备的代价。

（3）场景选择。数据中心通常选择热备，因为几十秒的断电对IT负载不可接受。场景需求决定模式选择。

3. 控制系统的一致性

N+1系统中各台机组的控制器软件版本和参数设置应保持一致，否则负载分配可能出现偏差。扩容或更换控制器时，需要重新校准所有机组的调速和励磁特性。

（1）版本一致。各台机组的控制器软件版本应保持一致。版本一致是负载分配准确的前提。

（2）参数一致。参数设置应保持一致。参数一致避免分配偏差。

（3）重新校准。扩容或更换控制器时，需要重新校准所有机组的调速和励磁特性。重新校准保证分配均衡。

五、运维层面的要点

N+1系统不是“装好就不用管”的。轮换运行和定期测试故障切换是保持系统健康的关键。

1. 定期轮换运行机组

如果总是某几台机组运行、备用机组长期闲置，闲置机组的蓄电池会亏电、机油会老化，真正需要它顶上时可能启动失败。建议按月轮换运行机组和备用机组，让每台机组都有机会带载运行。

（1）闲置风险。备用机组长期闲置会导致蓄电池亏电、机油老化。闲置风险会降低备用可靠性。

（2）启动失败风险。真正需要备用机组顶上时可能启动失败。启动失败会使冗余失效。

（3）按月轮换。建议按月轮换运行机组和备用机组。轮换让每台机组都有机会带载运行。

2. 定期测试故障切换

模拟一台运行机组故障停机，观察剩余机组是否自动增加出力、备用机组是否按预期投入。这个测试验证的是整个控制链条——从故障检测、解列、负载转移到备用投入——是否在真实故障时能正确动作。

（1）模拟故障。模拟一台运行机组故障停机。模拟是验证切换逻辑的方法。

（2）观察响应。观察剩余机组是否自动增加出力、备用机组是否按预期投入。观察响应验证各环节动作。

（3）控制链条验证。测试验证从故障检测、解列、负载转移到备用投入的整个控制链条。控制链条完整验证才能确认可靠性。

（4）真正自动。N+1系统的可靠性较终取决于这套自动逻辑在需要时是否真的“自动”。真正自动是冗余系统的较终价值。

总结

康明斯柴油发电机组N+1并联冗余系统的核心，是按N台满足负载、额外增加1台备用，把单点故障从“导致停电”降级为“触发一次自动切换”。冗余分为热备和冷备两种形态：热备备用机组空载或轻载并联、切换时间极短，适合数据中心和医院等零容忍场景；冷备备用机组待机、切换需十几秒到几十秒，适合短时断电不敏感的工业场景。系统架构分独立控制器、并联控制层（如ILSI负载分配模块）、主控层（如EPIC系统）和母线开关柜，EPIC采用冗余主控加独立附加控制面板的分布式架构，主控故障不影响全局，较多支持8台机组并联。负载分配通过比较自身负载占比与系统平均占比调整调速器和励磁，ILSI模块用模拟信号比较、响应快且跨品牌兼容性好；故障切换由故障检测、解列分闸、剩余机组增加出力和热备机组加载自动完成。设计关键决策包括N取值与单机容量（如4000kW负载选5台1000kW构成4+1）、备用机组运行状态和控制系统版本参数一致。运维上应按月轮换运行与备用机组防止闲置机组电池亏电和机油老化，定期模拟故障验证故障检测、解列、负载转移到备用投入的整个控制链条，N+1系统的可靠性较终取决于这套自动逻辑在需要时是否真的“自动”。
