气门座圈的检验、镶配、铰削和维修程序

摘要：气门座圈的维修是柴油发电机组缸盖修理中精度要求较高的环节之一。它的核心逻辑是：先判断“还能不能修”，再决定“是铰削修复还是镶换新圈”，最后通过接触印痕和密封性试验来验证结果。本文围绕检验、镶配、铰削、维修程序四个层面展开，说明目视检查、尺寸判断、同心度检查三种检验手段，分析气门座圈拉拔器、焊接敲出、加热撬出等拆除方法，梳理进气门座圈过盈量0.075～0.12mm、排气门0.10～0.16mm的选配要求与冷缩热胀压入工艺，解释45°刀铰出工作面、15°和75°刀调整接触带位置的铰削逻辑，并对画线检查、红丹油检查、煤油渗漏法三种密封性验证方法进行说明，为柴油发电机组气门座圈的维修提供操作参考。

一、检验：判断座圈是否还能继续使用

检验气门座圈的目的，是确定它是否还能通过铰削恢复密封，还是必须报废更换。

1. 目视检查是第一步

观察座圈锥形工作面有无烧蚀、斑点、裂纹和沟槽。如果磨损起槽或烧蚀轻微，可以通过研磨修复；如果出现较深的凹陷沟槽和斑点，或者座圈有裂纹，就必须更换新座圈。

（1）观察座圈锥形工作面：观察座圈锥形工作面有无烧蚀、斑点、裂纹和沟槽。

（2）轻微磨损可研磨修复：如果磨损起槽或烧蚀轻微，可以通过研磨修复。

（3）较深凹陷或裂纹必须更换：如果出现较深的凹陷沟槽和斑点，或者座圈有裂纹，就必须更换新座圈。

2. 尺寸判断是关键依据

铰削后如果锥形工作面低于缸盖平面超过2mm，座圈应作报废处理，更换新件。用深度尺或游标卡尺测量气门在座圈上的凹陷深度，小型高速柴油机一般要求凹陷深度在1.5～2.2mm范围内。

（1）低于缸盖平面超过2mm报废：铰削后如果锥形工作面低于缸盖平面超过2mm，座圈应作报废处理，更换新件。

（2）测量气门凹陷深度：用深度尺或游标卡尺测量气门在座圈上的凹陷深度。

（3）凹陷深度1.5～2.2mm：小型高速柴油机一般要求凹陷深度在1.5～2.2mm范围内。

3. 同心度检查决定密封质量

将锥形导向杆装入气门导管，用千分表测定气门座圆度。如果气门锥面和气门杆不同心，围绕整个锥面的接触印痕将是不连续的，气门需要进行表面修整或更换。

（1）锥形导向杆装入气门导管：将锥形导向杆装入气门导管。

（2）千分表测定气门座圆度：用千分表测定气门座圆度。

（3）不同心导致接触印痕不连续：如果气门锥面和气门杆不同心，围绕整个锥面的接触印痕将是不连续的。

（4）气门需要表面修整或更换：气门需要进行表面修整或更换。

二、镶配：过盈配合是“不松动”的根本

当座圈损坏严重或下沉量超差时，必须镶换新座圈。镶配的核心是控制过盈量，过盈不足会导致座圈松动脱落，过盈过大则可能胀裂缸盖。

1. 拆除旧座圈的方法

优先使用气门座圈拉拔器，效率高且不损伤缸盖。如果拉拔器无法取出，可将旧气门头部磨小后与座圈焊接，用锤子打出。锈蚀严重时，可加热座圈使其自然冷却收缩后撬出。

（1）优先使用拉拔器：优先使用气门座圈拉拔器，效率高且不损伤缸盖。

（2）焊接旧气门头部打出：如果拉拔器无法取出，可将旧气门头部磨小后与座圈焊接，用锤子打出。

（3）加热收缩后撬出：锈蚀严重时，可加热座圈使其自然冷却收缩后撬出。

2. 新座圈选配要确认材料与尺寸

通常选用合金铸铁或耐热铸铁座圈。关键尺寸是过盈量：一般进气门座圈与座孔的过盈量为0.075～0.12mm，排气门为0.10～0.16mm。镶入后端面应低于缸盖平面，高出部分需修整。

（1）选用合金铸铁或耐热铸铁座圈：通常选用合金铸铁或耐热铸铁座圈。

（2）进气门过盈量0.075～0.12mm：一般进气门座圈与座孔的过盈量为0.075～0.12mm。

（3）排气门过盈量0.10～0.16mm：排气门为0.10～0.16mm。

（4）端面低于缸盖平面：镶入后端面应低于缸盖平面，高出部分需修整。

3. 压入方法必须采用冷缩或热胀法

严禁硬性敲击。冷缩法可将座圈放入-30℃冷柜保持2小时以上，或用液氮处理15～20秒后迅速装入。热胀法可将缸盖座孔加热至100～180℃，再垫软金属迅速压入。压入后需检测座圈与气门导管的同轴度偏差不超过0.05mm。

（1）严禁硬性敲击：压入方法必须采用冷缩或热胀法，严禁硬性敲击。

（2）冷缩法-30℃保持2小时以上：冷缩法可将座圈放入-30℃冷柜保持2小时以上。

（3）液氮处理15～20秒：或用液氮处理15～20秒后迅速装入。

（4）热胀法加热至100～180℃：热胀法可将缸盖座孔加热至100～180℃，再垫软金属迅速压入。

（5）同轴度偏差不超过0.05mm：压入后需检测座圈与气门导管的同轴度偏差不超过0.05mm。

三、铰削：15°、45°、75°三把刀的逻辑

铰削是恢复座圈密封锥面的核心工序。需要理解的是：45°刀铰出工作面，15°和75°刀只用来调整接触带的位置。

1. 选择导杆是前提

根据气门导管内径选择相适应的铰刀导杆，插入导管后应贴合无晃动。导杆是铰削的定位基准，必须先检修或更换气门导管，否则铰出来的座圈不可能与导管同心。

（1）根据气门导管内径选择导杆：根据气门导管内径选择相适应的铰刀导杆。

（2）插入导管后贴合无晃动：插入导管后应贴合无晃动。

（3）导杆是铰削的定位基准：导杆是铰削的定位基准。

（4）先检修或更换气门导管：必须先检修或更换气门导管，否则铰出来的座圈不可能与导管同心。

2. 砂磨硬化层

座圈表面有硬化层，铰刀容易打滑。可用粗砂布垫在铰刀下面进行砂磨，然后再正常铰削。

（1）座圈表面有硬化层：座圈表面有硬化层，铰刀容易打滑。

（2）粗砂布垫在铰刀下面砂磨：可用粗砂布垫在铰刀下面进行砂磨，然后再正常铰削。

3. 初铰用45°（或30°）铰刀

铰刀套在导杆上，顺时针方向平稳旋转，用力均匀。逆时针回刀时不要用力，防止磨钝刀刃。铰到将烧蚀、斑点和凹陷全部去除为止。

（1）顺时针方向平稳旋转：铰刀套在导杆上，顺时针方向平稳旋转，用力均匀。

（2）逆时针回刀时不要用力：逆时针回刀时不要用力，防止磨钝刀刃。

（3）铰到烧蚀斑点凹陷全部去除：铰到将烧蚀、斑点和凹陷全部去除为止。

4. 试配与修整是决定接触带位置的关键步骤

初铰后在气门锥面涂红丹油，放入导管转动2～3圈，取出观察印痕。正常接触面应在气门锥面的中下部：进气门宽度约1.0～2.0mm，排气门约1.5～2.5mm。

（1）涂红丹油转动2～3圈：初铰后在气门锥面涂红丹油，放入导管转动2～3圈，取出观察印痕。

（2）接触面在气门锥面中下部：正常接触面应在气门锥面的中下部。

（3）进气门宽度1.0～2.0mm：进气门宽度约1.0～2.0mm。

（4）排气门宽度1.5～2.5mm：排气门约1.5～2.5mm。

5. 接触面偏上偏下的调整

如果接触面偏上，用15°铰刀铰削上口，使接触面下移。如果接触面偏下，用75°铰刀铰削下口，使接触面上移。康明斯资料中也有使用30°和60°铰刀的表述，逻辑相同：用小角度刀修上口，用大角度刀修下口，直到接触带落在正确位置。

（1）接触面偏上用15°铰刀：如果接触面偏上，用15°铰刀铰削上口，使接触面下移。

（2）接触面偏下用75°铰刀：如果接触面偏下，用75°铰刀铰削下口，使接触面上移。

（3）康明斯资料中30°和60°的表述：康明斯资料中也有使用30°和60°铰刀的表述，逻辑相同。

（4）小角度刀修上口大角度刀修下口：用小角度刀修上口，用大角度刀修下口，直到接触带落在正确位置。

6. 精铰

用45°细刃铰刀，或在铰刀上垫细砂布精细修磨，提高接触面光洁度。最后用红丹油检查，接触面应是一条不间断的环形带。

（1）45°细刃铰刀：用45°细刃铰刀，或在铰刀上垫细砂布精细修磨。

（2）提高接触面光洁度：提高接触面光洁度。

（3）接触面应是不间断的环形带：最后用红丹油检查，接触面应是一条不间断的环形带。

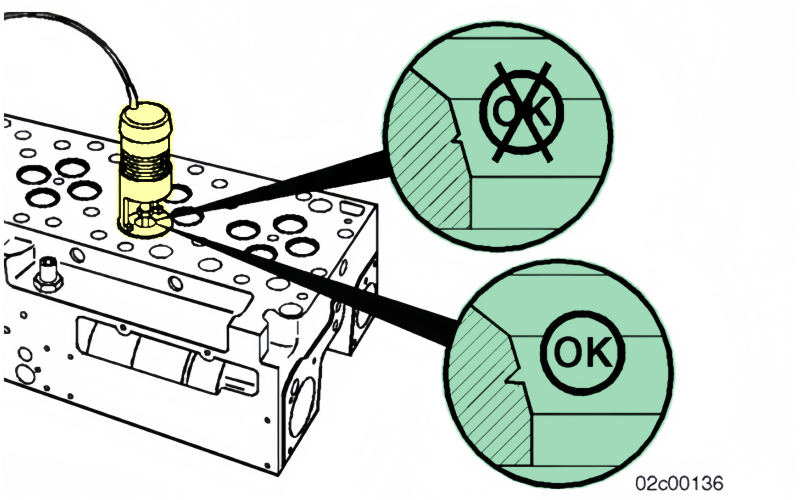

柴油机气门座圈拆卸的切削深度

四、维修程序：从铰削到密封验证的完整闭环

1. 研磨是精铰之后进一步改善密封的工序

在气门锥面涂薄层研磨膏，用橡皮碗吸住气门，上下移动并转动手柄，使气门与座圈均匀研磨。当出现一条整齐连续的接触环带后，换细研磨膏再磨，最后用机油研磨几分钟。

（1）涂薄层研磨膏：在气门锥面涂薄层研磨膏。

（2）橡皮碗吸住气门上下移动转动：用橡皮碗吸住气门，上下移动并转动手柄，使气门与座圈均匀研磨。

（3）换细研磨膏再磨：当出现一条整齐连续的接触环带后，换细研磨膏再磨。

（4）最后用机油研磨几分钟：最后用机油研磨几分钟。

2. 密封性验证是维修质量的较终判定

常用方法有三种。

（1）画线检查：在气门锥面用软铅笔每隔4mm画线，装入座圈转动1/4圈后取出，所有线条应被均匀切断。

（2）红丹油检查：观察印痕是否连续均匀。

（3）煤油渗漏法：将缸盖水平放置，气门朝上，从进排气道注入煤油淹没气门头部，观察3～5分钟，接触环带处无渗漏为合格。

总结

气门座圈的维修是柴油发电机组缸盖修理中精度要求较高的环节之一，核心逻辑是先判断“还能不能修”，再决定“是铰削修复还是镶换新圈”，最后通过接触印痕和密封性试验来验证结果。检验方面，目视检查观察座圈锥形工作面有无烧蚀、斑点、裂纹和沟槽，尺寸判断以铰削后锥形工作面低于缸盖平面超过2mm为报废依据，凹陷深度一般要求在1.5～2.2mm范围内，同心度检查用锥形导向杆和千分表测定气门座圆度。镶配方面，拆除旧座圈优先使用拉拔器，新座圈选用合金铸铁或耐热铸铁，进气门过盈量0.075～0.12mm，排气门0.10～0.16mm，压入采用冷缩法（-30℃保持2小时以上或液氮处理15～20秒）或热胀法（加热至100～180℃），压入后同轴度偏差不超过0.05mm。铰削方面，45°刀铰出工作面，15°和75°刀调整接触带位置，正常接触面应在气门锥面的中下部，进气门宽度约1.0～2.0mm，排气门约1.5～2.5mm，接触面偏上用15°铰刀修上口，偏下用75°铰刀修下口。维修程序方面，铰削完成后进行研磨，最后通过画线检查、红丹油检查、煤油渗漏法三种方法验证密封性，煤油渗漏法观察3～5分钟，接触环带处无渗漏为合格。
